塑料周轉箱厚度設計

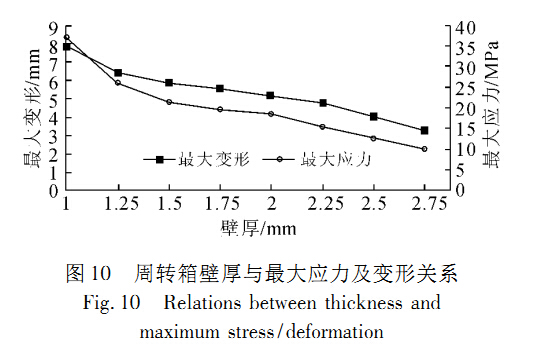

當周轉箱載荷、長寬比、高度等因素都不變時，改變箱壁的厚度，觀察其應力及變形量的變化。參考周轉箱壁厚值確定原則，在1-3mm范圍內取7中厚度，高度為240mm，載荷為0.5MPa，結果如圖所示。
圖中可以看出，周轉箱的最大應力隨厚度的增加而減少，這是因為隨著厚度的增加，周轉箱的四個受力側面強度增加，彈塑性變形減少，因而應力減小。厚度小于1.5mm時，應力變化率大，大雨1.5mm以后，應力變化率較小。在滿足制品結構和使用要求的條件下，盡可能采用較小的壁厚，為減輕周轉箱周亮，節約原材料，可選用1.5mm壁厚值。通過加強筋提高強度。
